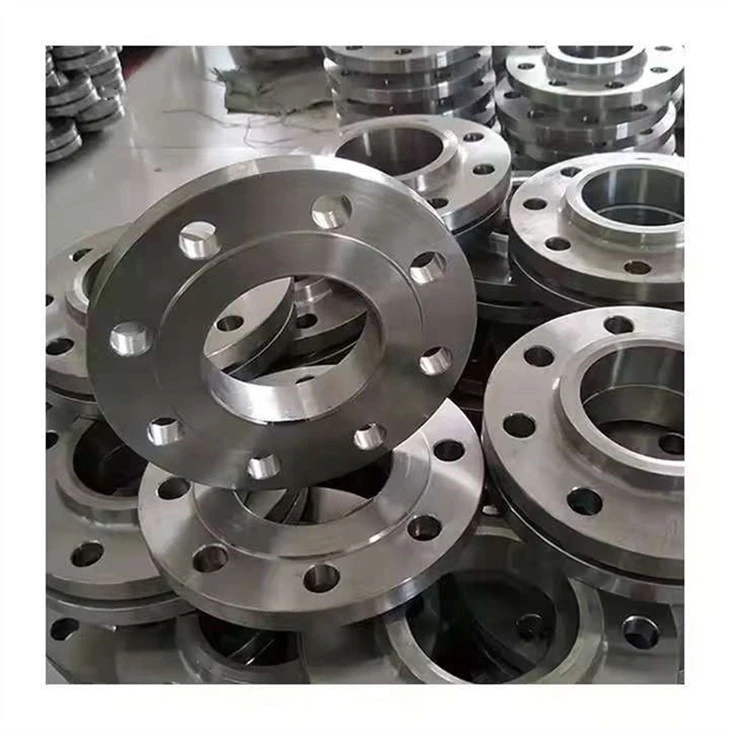

Nerjaveèi asye tiyo bride
Apèsi sou pwodwi a
Yon bride tiyo asye pur se yon bag fòje oswa jete ki itilize pou konekte seksyon tiyo, tiyo, oswa ponp nan evalyasyon presyon defini.
Espesifikasyon teknik
|
Kategori Paramèt |
Paramèt teknik |
Spesifikasyon tipik / Valè |
|
Jeneral |
Non pwodwi |
Nerjaveèi asye tiyo bride |
|
Faktori Creole |
ASME B16.5 / ASTM A182 |
|
|
Gwosè & Estrikti |
Dyamèt nominal (NPS) |
2" (DN50) |
|
Kalite bride |
Soude kou (WN) |
|
|
Fè fas a Kalite |
Fè fas a leve (RF) |
|
|
Dyamèt deyò (D) |
150 mm (6.00") |
|
|
Epesè (t) |
17.5 mm (0.69") |
|
|
Dyamèt mwaye (X) |
84 mm (3.31") |
|
|
Dyamèt twou (B) |
52.5 mm (2.07") |
|
|
Longè nan mwaye (Y) |
68 mm (2.69") |
|
|
Done boulon |
Kantite twou boulon |
4 twou |
|
Dyamèt twou boulon |
19 mm (0.75") |
|
|
Dyamèt sèk boulon (BCD/W) |
120.7 mm (4.75") |
|
|
Aliyman twou / eksantrisite |
Mwens pase oswa egal a 0.8 mm |
|
|
Evalyasyon presyon |
Klas presyon |
Klas 150 |
|
Max Presyon Travay |
19.0 bar (275 psi) @ 38 degre |
|
|
Pwopriyete materyèl |
Klas materyèl |
ASTM A182 F316 / F316L |
|
Fòs rupture |
Pi gran pase oswa egal a 485 MPa (70 ksi) |
|
|
Sede fòs |
Pi gran pase oswa egal a 170 MPa (25 ksi) |
|
|
Dite |
Mwens pase oswa egal a 187 HBW |
|
|
Sifas & Fermeture |
RF fè fas a brutality |
3.2-6.3 μm (125-250 AARH) |
|
Enspeksyon |
NDT (Tès ki pa-destriktif) |
UT / PT |
Faktori & Kapasite
Pwosesis Pwodiksyon
Forge:Endiksyon -bich chofe sibi milti-direksyon forge pou amelyore koule grenn entèn ak dansite.
Tretman chalè:Solisyon rkwit nan 1040 degre - 1150 degre ki te swiv pa trempe dlo fòme mikwostrikti austenitic.
CNC D':CNC tour ak plizyè -aks egzèsis machin sele figi ak twou boulon dapre tolerans desen.
Done Kapasite
Kapasite anyèl:18,000 tòn metrik pa ane
Zòn etablisman:25,500 mèt kare
Ekipman Forge:2 Liy Otomatik (1600T & 4000T Press idwolik)
Ekipman D':42 CNC tour, moulen, ak sant perçage Indexing
Tès enfrastrikti:Nan -laboratwa kay ak espektwomèt (PMI), detektè defo UT, ak tèsteur tensile
Konfòmite ak Sètifikasyon
|
Sètifikasyon / Creole |
Dimansyon Konfòmite |
|
ISO 9001 |
Sistèm jesyon kalite ak konsistans pwodiksyon |
|
PED 2014/68/EU |
Konfòmite sekirite ekipman presyon pou mache Inyon Ewopeyen yo |
|
EN 10204 3.1 |
Trasabilite materyèl ak sètifika enspeksyon |
|
ISO 14001 & 45001 |
Anviwònman ak sante okipasyonèl ak jesyon sekirite |
|
TÜV / Lloyd's Register |
Twazyèm pati -odit faktori ak rapò apwobasyon pwodwi |
|
ASTM A262 |
Verifikasyon rezistans korozyon pou asye pur |
Enspeksyon & Tès
Enspeksyon à
Tès volumetrik idantifye defo sub-sifas ki anba a 0.5% pou chak kritè akseptasyon.
Verifikasyon Rugosité Sifas
Profilometers konfime 3.2-6.3 µm fini pou satisfè kritè sele ASME B16.5.
Kontwòl dimansyon
Indexing CMM limite eksantrisite boulon-twou a mwens pase oswa egal a 0.8 mm pou konfòmite estanda layout.
Idantifikasyon materyèl pozitif (PMI)
Verifikasyon alyaj XRF konfime konpozisyon chimik ak konfòmite klas.
Tès Kowozyon Intergranular
Evalyasyon pratik estanda ASTM A262 konfime efikasite rkwir solisyon ak konfòmite estrikti grenn jaden.
Tès idrostatik
Verifikasyon pou kenbe presyon konfime entegrite estriktirèl anba chaj tès estanda prèv.
Aplikasyon endistriyèl
|
Jaden aplikasyon |
Itilizasyon tipik |
Benefis kle yo |
|
Endistri petwochimik |
Konekte tiyo rafineri gwo presyon ak sistèm distilasyon |
Rezistans korozyon anba idrokarbur -wo presyon |
|
Tretman Dlo |
Rantre nan tiyo desalin ak gwo{0}}sistèm ponpe koule |
Rezistans oksidasyon nan dlo trete gwo-koule |
|
Manje & Bwason |
Konekte liy pwosesis sanitè ak tank depo / melanje |
Fini sifas konfòme ak estanda sanitè yo |
|
Jeni Marin |
Sekirize platfòm lanmè ak tiyo refwadisman dlo lanmè |
Klori twou ak rezistans korozyon fant |
|
Jenerasyon pouvwa |
Konekte liy turbine vapè ak sistèm chodyè dlo |
Itilize nan tanperati ki wo ak kondisyon presyon |
Chèn ekipman ak lojistik
Ekspòtasyon anbalaj
Ka an bwa ki bon pou maritime ak vlope baryè -entèn imidite ki konfòm ak estanda transpò entènasyonal yo.
01
Envantè materyèl bwit
Estanda sekirite billet forge estanda tanpon orè pwodiksyon kont volatilite tan plon{0}.
02
Konfòmite Ladwàn
Dokimantasyon konplè ekspòtasyon matche ak kondisyon regilasyon pou clearance ladwàn nan pò mondyal yo.
03
Swiv tan reyèl-
Sistèm lojistik entegre yo bay transparan siveyans etap enpòtan soti nan dispatch jiska livrezon.
04
Opsyon transpò fleksib
Patenarya etabli yo sipòte divès kalite LCL, FCL, ak kondisyon transpò machandiz lè.
05
FAQ
K: Èske ou ka bay Sètifika Tès Mill dapre EN 10204 3.1?
A: Wi, sètifika tès materyèl orijinal ki espesifye konpozisyon chimik ak pwopriyete mekanik akonpaye chak chajman.
K: Ki tan tipik pou yon lòd veso estanda 20ft?
A: Pwodiksyon ak anbalaj jeneralman mande pou 30 a 45 jou, tou depann de gwosè espesifik melanje.
K: Èske w aksepte enspeksyon twazyèm pati SGS oswa BV nan faktori ou a?
A: Nou akomode enspektè ekstèn pou chèk dimansyon, evalyasyon vizyèl, ak tès materyèl temwen.
K: Ki jan ou pwoteje figi yo leve soti nan domaj pandan transpò entènasyonal?
A: Fè fas a sele yo resevwa rouye-kouvwi lwil oliv prevantif ak gwo-bouchon plastik anvan anbalaj nan ka an bwa.
K: Èske ou ka fabrike dimansyon ki pa-estanda ki baze sou desen teknik koutim?
A: Ekip jeni nou an revize plan koutim pou matche ak tolerans espesifik ak kondisyon pwofil D.
K: Ki metòd make yo itilize pou gwosè, evalyasyon presyon, ak nimewo chalè?
A: Flanj yo sibi yon mak ki klè, pèmanan ki ba -sanb estrès sou pwofil ekstèn bòdi a dapre kritè ASME.
K: Èske kou soude yo pre-bizote nan epesè orè espesifik tankou Schedule 40S?
A: Wi, nou machin soude pwent yo matche ak orè espesifye tiyo miray ou a jisteman.
